Tasks

Task 1: SST Builder

SST 由存储在磁盘上的数据块和索引块组成。数据块是懒加载的，也就是说只有当用户使用的时候才会被加载到内存中。索引块也是可以按照需要加载的，但是在这里的实现是简单地将索引块全部加载到内存中。一个 SST 的组成如下：block 区存储的是 day3 实现的 block，meta 区存储的是每个 block 的第一个/最后一个键，以及每个 block 的偏移量。

text

-------------------------------------------------------------------------------------------
|         Block Section         |          Meta Section         |          Extra          |
-------------------------------------------------------------------------------------------
| data block | ... | data block |            metadata           | meta block offset (u32) |
-------------------------------------------------------------------------------------------

首先是根据 block 大小创建一个 SST builder。其余所有元素全部用默认初值：

/// Create a builder based on target block size.
pub fn new(block_size: usize) -> Self {
    Self {
        builder: BlockBuilder::new(block_size),
        first_key: Vec::new(),
        last_key: Vec::new(),
        data: Vec::new(),
        meta: Vec::new(),
        block_size,
    }
}

而整个预估的大小可以近似用 block 区的大小来表示（因为block 区的大小比 meta 区大得多）：

1
2
3

pub fn estimated_size(&self) -> usize {
    self.data.len()
}

SST builder 可以通过往 block 里面插入键值对的方式来加入数据。如果现有的 block 大小达到了设定的限制，就需要将一个 block 「分裂」成两个（新增一个 block）。加入的过程中，首先判断当前第一个键是否为空，如果为空，说明当前插入的是第一个键，将其作为第一个键。然后尝试往 block 里面插入数据，如果插入成功（BlockBuilder）返回 true，则更新当前键为最后一个键，并返回。如果插入失败，分裂当前的 block，并重新插入，更新第一个和最后一个键为当前键（因为当前键是新的 block 目前的唯一一个元素）。分裂的过程就是将当前的 block 编码，将编码完成的数据写入到 block 区，将偏移量、第一个/最后一个键写入到 meta 区。然后新建一个 block builder 替换掉旧的 block builder。

fn split_block(&mut self) {
    let builder = std::mem::replace(&mut self.builder, BlockBuilder::new(self.block_size));
    let encoded_builder = builder.build().encode();

    self.meta.push(BlockMeta {
        offset: self.data.len(),
        first_key: KeyBytes::from_bytes(self.first_key.clone().into()),
        last_key: KeyBytes::from_bytes(self.last_key.clone().into()),
    });
    self.data.extend(encoded_builder);
}

pub fn add(&mut self, key: KeySlice, value: &[u8]) {
    if self.first_key.is_empty() {
        self.first_key = Bytes::copy_from_slice(key.raw_ref()).into();
    }

    if self.builder.add(key, value) {
        self.last_key = Bytes::copy_from_slice(key.raw_ref()).into();
        return;
    }

    self.split_block();

    assert!(self.builder.add(key, value));
    self.first_key = Bytes::copy_from_slice(key.raw_ref()).into();
    self.last_key = Bytes::copy_from_slice(key.raw_ref()).into();
}

build 函数就是将当前的 SsTableBuilder 编码写入到磁盘中。首先通过分裂 block，将当前 block builder 的数据写入到 SST builder 中。buf = encode(data) + encode(meta) + meta_offset，将编码后到 meta 数据加入到 buf 中，最后增加一个 u32 的偏移量。通过 FileObject::create 方法写入文件。

pub fn build(
    mut self,
    id: usize,
    block_cache: Option<Arc<BlockCache>>,
    path: impl AsRef<Path>,
) -> Result<SsTable> {
    self.split_block();

    let mut buf = self.data;
    let meta_offset = buf.len();
    BlockMeta::encode_block_meta(&self.meta, &mut buf);
    buf.put_u32(meta_offset as u32);

    let file = FileObject::create(path.as_ref(), buf)?;
    Ok(SsTable {
        file,
        block_meta_offset: meta_offset,
        id,
        block_cache,
        first_key: self.meta.first().unwrap().first_key.clone(),
        last_key: self.meta.last().unwrap().last_key.clone(),
        block_meta: self.meta,
        bloom: None,
        max_ts: 0,
    })
}

这其中就涉及到 meta 区的编码和解码。二者是相反的操作。encode 依次将每个 block 的偏移量、第一个键的长度和第一个键、最后一个键的长度和最后一个键写入到 buf 中。decode 则是从 buf 中依次读取每个 block 的偏移量、第一个键的长度和第一个键、最后一个键的长度和最后一个键，组成 BlockMeta 结构体。第 5～19 行是提前预分配空间，避免多次扩容（详见问题 4）。

pub fn encode_block_meta(
    block_meta: &[BlockMeta],
    buf: &mut Vec<u8>,
) {
    let mut estimate_size = std::mem::size_of::<u32>();

    for meta in block_meta {
        // sizeof offset
        estimate_size += std::mem::size_of::<u32>();
        // sizeof keylen
        estimate_size += std::mem::size_of::<u16>();
        // sizeof first key
        estimate_size += meta.first_key.len();
        // sizeof keylen
        estimate_size += std::mem::size_of::<u16>();
        // sizeof last key
        estimate_size += meta.last_key.len();
    }
    buf.reserve(estimate_size);

    buf.put_u32(block_meta.len() as u32);
    for meta in block_meta {
        buf.put_u32(meta.offset as u32);
        buf.put_u16(meta.first_key.len() as u16);
        buf.put_slice(meta.first_key.raw_ref());
        buf.put_u16(meta.last_key.len() as u16);
        buf.put_slice(meta.last_key.raw_ref());
    }
}

/// Decode block meta from a buffer.
pub fn decode_block_meta(mut buf: impl Buf) -> Vec<BlockMeta> {
    let mut block_metas = Vec::new();
    let num = buf.get_u32() as usize;
    for _ in 0..num {
        let offset = buf.get_u32() as usize;
        let first_key_len = buf.get_u16() as usize;
        let first_key = KeyBytes::from_bytes(buf.copy_to_bytes(first_key_len));
        let last_key_len = buf.get_u16() as usize;
        let last_key = KeyBytes::from_bytes(buf.copy_to_bytes(last_key_len));
        block_metas.push(BlockMeta {
            offset,
            first_key,
            last_key,
        });
    }
    block_metas
}

最后是从文件中读取 SST 的方法。首先读取最后 4Bytes，也就是 block 区的偏移量。然后通过偏移量确定 block 区和 meta 区的位置。将 meta 区的数据解码，和 block 区数据构成 SsTable 结构体。

pub fn open(id: usize, block_cache: Option<Arc<BlockCache>>, file: FileObject) -> Result<Self> {
    let len = file.size();

    let raw_meta_offset = file.read(len - 4, 4)?;
    let block_meta_offset = (&raw_meta_offset[..]).get_u32() as u64;
    let raw_meta = file.read(block_meta_offset, len - block_meta_offset - 4)?;
    let block_meta = BlockMeta::decode_block_meta(&raw_meta[..]);

    Ok(Self {
        file,
        block_meta_offset: block_meta_offset as usize,
        id,
        block_cache,
        first_key: block_meta.first().unwrap().first_key.clone(),
        last_key: block_meta.last().unwrap().last_key.clone(),
        block_meta,
        bloom: None,
        max_ts: 0,
    })
}

Task 2: SST Iterator

实现 SST 的迭代器。Block 是懒加载的，因此只需要使用当前 block 的迭代器，直到进行到下一个 block。首先是创建指向第一个 block 的迭代器，与将迭代器指向第一个 block 的方法。索引数为 0，从第 0 个 block 创建其对应的 block 迭代器。

/// Create a new iterator and seek to the first key-value pair in the first data block.
pub fn create_and_seek_to_first(table: Arc<SsTable>) -> Result<Self> {
    let blk_idx = 0;
    let blk_iter = BlockIterator::create_and_seek_to_first(table.read_block(0)?);

    Ok(Self {
        table,
        blk_iter,
        blk_idx,
    })
}

/// Seek to the first key-value pair in the first data block.
pub fn seek_to_first(&mut self) -> Result<()> {
    self.blk_idx = 0;
    self.blk_iter = BlockIterator::create_and_seek_to_first(self.table.read_block(0)?);

    Ok(())
}

然后是指向特定键的迭代器。需要考虑这样一个问题：如果当前查找的键在表中不存在，这时候迭代器应该指向哪里？应该指向大于该键的第一个键。首先根据 key 找到对应的 block，如果当前 block 里的元素都比这个键小，就将 block 索引加一，指向下一个 block 的第一个键。

fn seek_to_key_inner(table: Arc<SsTable>, key: KeySlice) -> Result<(usize, BlockIterator)> {
    let mut blk_idx = table.find_block_idx(key);
    let mut blk_iter =
        BlockIterator::create_and_seek_to_key(table.read_block(blk_idx)?, key);

    if !blk_iter.is_valid() {
        blk_idx += 1;
        if blk_idx < table.num_of_blocks() {
            blk_iter =
                BlockIterator::create_and_seek_to_first(table.read_block(blk_idx)?);
        }
    }
    Ok((blk_idx, blk_iter))
}

pub fn create_and_seek_to_key(table: Arc<SsTable>, key: KeySlice) -> Result<Self> {
    let (blk_idx, blk_iter) = SsTableIterator::seek_to_key_inner(table.clone(), key)?;

    Ok(Self {
        table,
        blk_iter,
        blk_idx,
    })
}

pub fn seek_to_key(&mut self, key: KeySlice) -> Result<()> {
    let (blk_idx, blk_iter) = SsTableIterator::seek_to_key_inner(self.table.clone(), key)?;
    self.blk_idx = blk_idx;
    self.blk_iter = blk_iter;
    Ok(())
}

我们还需要根据 block 索引/键寻找对应 block 的方法。根据键查找 block 索引采用的是二分搜索法（因为 block 数据是有序的）。根据索引取 block，首先根据 meta 区数据获取 block 的偏移量（起始地址），根据下一个 block 的偏移量获取当前 block 的大小，根据 block 的起始地址以及长度从文件中读取 block 的数据。

pub fn read_block(&self, block_idx: usize) -> Result<Arc<Block>> {
    let offset = self.block_meta[block_idx].offset;
    let offset_end = self
        .block_meta
        .get(block_idx + 1)
        .map_or(self.block_meta_offset, |x| x.offset);
    let block_len = offset_end - offset;
    let block_data = self.file.read(offset as u64, block_len as u64)?;
    Ok(Arc::new(Block::decode(&block_data[..block_len])))
}

pub fn find_block_idx(&self, key: KeySlice) -> usize {
    self.block_meta
        .partition_point(|meta| meta.first_key.as_key_slice() <= key)
        .saturating_sub(1)
}

至此，day4 的所有检查点就可以通过了。

Task 3: Block Cache

从 cache 中根据 (sst_id, block_idx) 读取 block。如果 cache 中存在，直接返回；如果不存在，从文件中读取，并放入 cache。然后可以将之前所有的 read_block 替换为 read_block_cached。

/// Read a block from disk, with block cache.
pub fn read_block_cached(&self, block_idx: usize) -> Result<Arc<Block>> {
    if let Some(ref cache) = self.block_cache {
        let blk = cache
            .try_get_with((self.id, block_idx), || self.read_block(block_idx))
            .map_err(|e| anyhow!("{}", e))?;
        return Ok(blk);
    }
    self.read_block(block_idx)
}

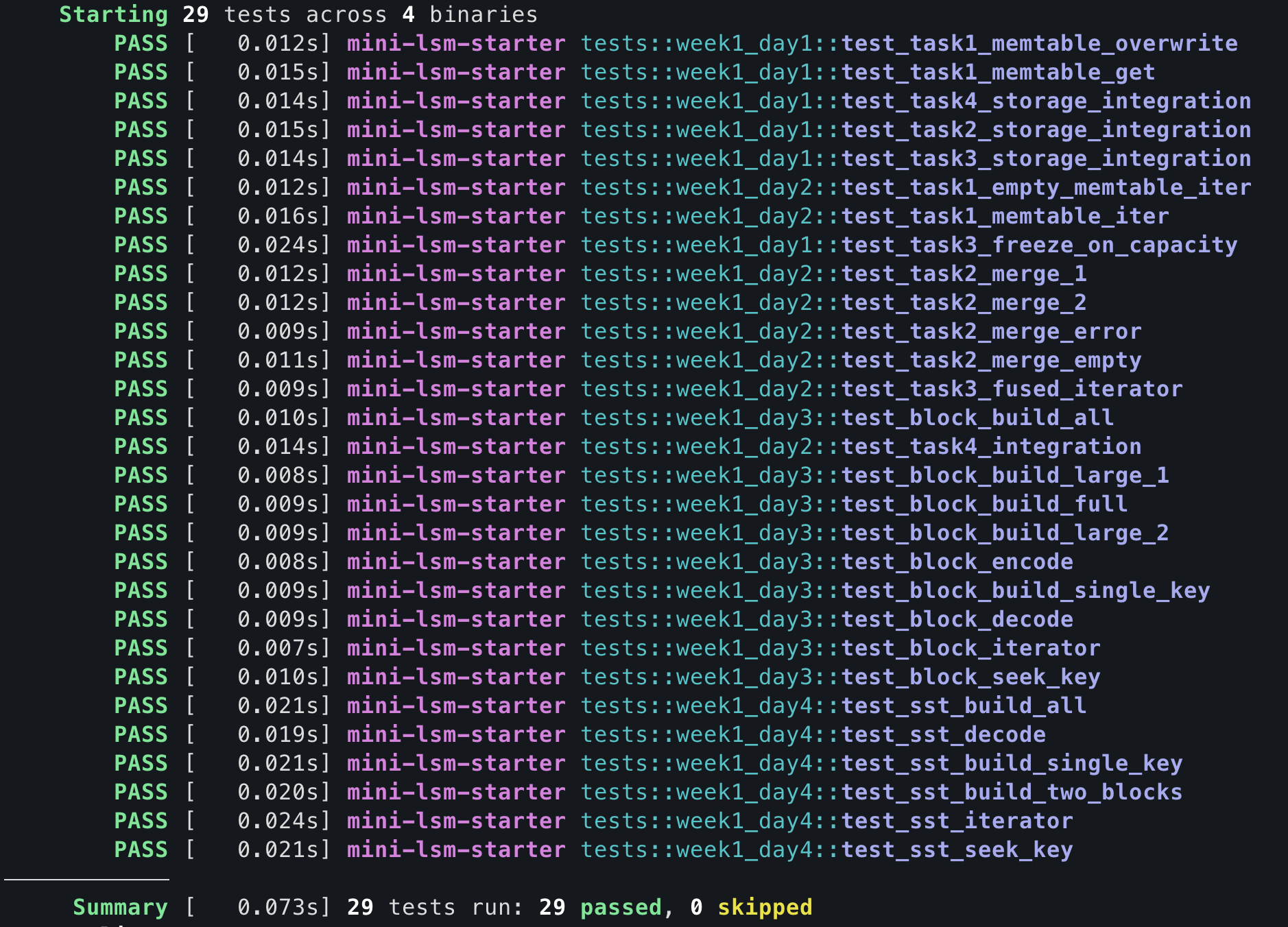

Result

Test Your Understanding

What is the time complexity of seeking a key in the SST?
二分查找，\(O(\log N)\)
Where does the cursor stop when you seek a non-existent key in your implementation?
停留在大于该键的第一个键。
Is it possible (or necessary) to do in-place updates of SST files?
不需要且不能原地更新。LSM 将随机写转换为顺序写，所有写入都通过追加新记录完成，避免磁盘的随机 I/O。如果原地写可能会导致顺序被破坏，查找等操作效率大大降低。
An SST is usually large (i.e., 256MB). In this case, the cost of copying/expanding the Vec would be significant. Does your implementation allocate enough space for your SST builder in advance? How did you implement it?
提前分配了空间。通过计算偏移量、每个块的第一个/最后一个键的长度和偏移量预估大小，提前分配空间。
Looking at the moka block cache, why does it return Arc<Error> instead of the original Error?
主要是为了保证线程安全，异步友好。
Does the usage of a block cache guarantee that there will be at most a fixed number of blocks in memory? For example, if you have a moka block cache of 4GB and block size of 4KB, will there be more than 4GB/4KB number of blocks in memory at the same time? Is it possible to store columnar data (i.e., a table of 100 integer columns) in an LSM engine? Is the current SST format still a good choice?
这里的实现没有保证，只是确保了 block 的大小不会超过限制，但是没有限制 block 的数量。如果 block 数量过多，可能会占用过多内存。
Consider the case that the LSM engine is built on object store services (i.e., S3). How would you optimize/change the SST format/parameters and the block cache to make it suitable for such services?
可以考虑以下方法：增大块的大小、将 SST 的元数据前置一次性读完、调整 cache 的策略等。
For now, we load the index of all SSTs into the memory. Assume you have a 16GB memory reserved for the indexes, can you estimate the maximum size of the database your LSM system can support? (That’s why you need an index cache!) 一个索引的长度为 64bits，因此可以存储 16GB/8B = 2G 个索引，也就是 2G 个块。而一个块最多包含 4KB 数据，因此总共可以存储 2G × 4KB = 8192GB 的数据。
